Gruppo per la produzione istantanea di ACS per portate fino a 30 l/min con regolazione elettronica o termostatica.
Applicazioni: su accumulatori inerziali o simili, connessi a circuiti ad energia solare termica, caldaie a legna, pellet, biomassa. Garantisce la produzione di acqua calda sanitaria istantanea, evitando fenomeni di inquinamento batterico, tipo legionellosi che possono svilupparsi in presenza di acqua calda che rimane stagnante all’interno di serbatoi di accumulo.
Caratteristiche

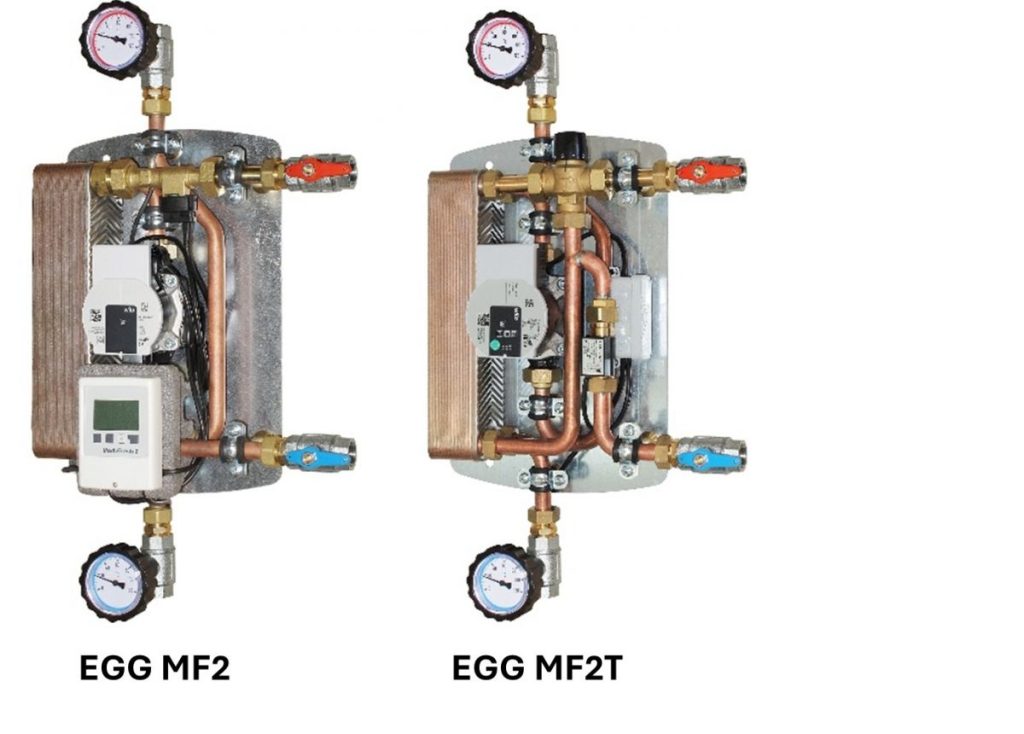

EGG MF2 – Versione con regolazione elettronica: il dispositivo, tramite un’elettronica dedicata, modula la velocità del circolatore primario ad alta efficienza, da un minimo del 10% fino al 100%, in modo da garantire in ogni istante una temperatura precisa di utilizzo (es. 45°C). La variazione di portata richiesta viene letta istantaneamente da un sensore digitale che fornisce all’elettronica le informazioni di portata e temperatura, modulando conseguentemente la velocità del circolatore. Regolazione della temperatura di uscita dell’acqua calda sanitaria da 30 a 70°C.
EGG MF2T – Versione con regolazione termostatica: il dispositivo regola la temperatura di uscita tramite un miscelatore termostatico regolabile da 35 a 60°C. L’attivazione del circolatore è regolata da un apposito flussostato.
Modelli disponibili, completamente premontati e pre-cablati:
- EGG MF2: Potenza 70 kW, con portata fino a 30 l/min senza ricircolo. Regolazione con centralina elettronica
- EGG MF2-R: Potenza 70 kW, con portata fino a 30 l/min con gestione ricircolo. Regolazione con centralina elettronica
- EGG MF2T: Potenza 70 kW, con portata fino a 30 l/min. Regolazione termostatica
Tutti i circolatori sono ad alta efficienza
Caratteristiche costruttive:
- Circolatore Alta Efficienza;
- Temperatura acqua calda prodotta: 45°C con temperatura di rete di 10°C.
- Scambiatore a piastre saldobrasato in acciaio AISI 316 di grande superficie: garantisce un importante scambio termico che consente il ritorno dell’acqua al puffer con una temperatura fino a 25°C.
- Lo scambiatore può essere rimosso con facilità per eventuale manutenzione e/o pulizia;

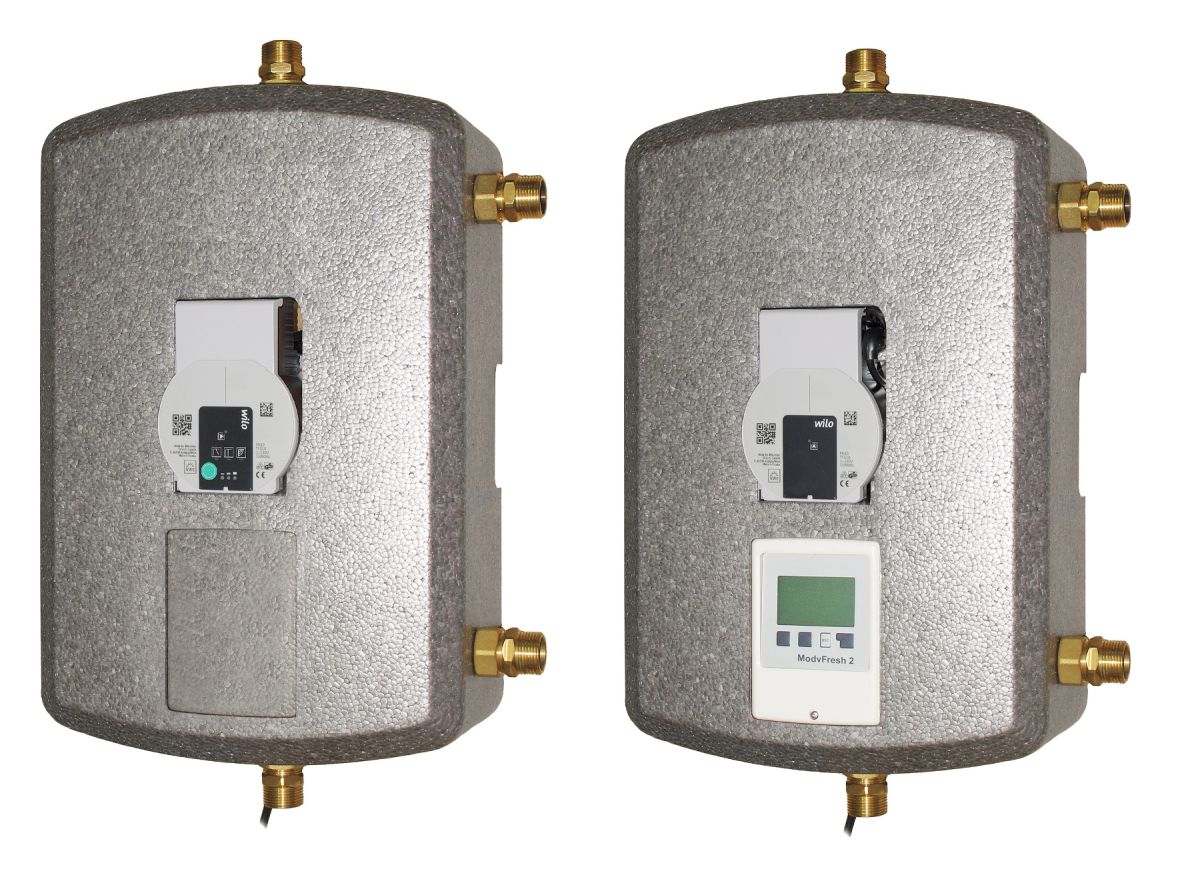

- Completamente isolato termicamente con guscio in PPE (277 x 417 x 137 mm);
- Una speciale piastra metallica posteriore consente una facile installazione sia a parete che al puffer;
- Il gruppo viene fornito con estremità “a bocchettone” da 3/4” maschio;
- Solo per il modello EGG MF2-R: box esterno precablato con connessioni elettriche per il comando della pompa di ricircolo e relativa sonda di temperatura a contatto.
Caratteristiche tecniche:
- Pressione massima ammissibile (senza colpi d’ariete): 6 bar
- Temperatura d’esercizio: 2 ÷ 95°C
- Perdita di carico nel circuito secondario alla portata di 30 l/min (modello 70 kW): 6,5 mH2O
- Dimensione delle connessioni: minimo DN20 (Cu 22×1) in prossimità del serbatoio.
- Temperatura nominale di mandata del puffer: 60°C
- Temperatura nominale di ingresso dalla rete idrica: 10°C

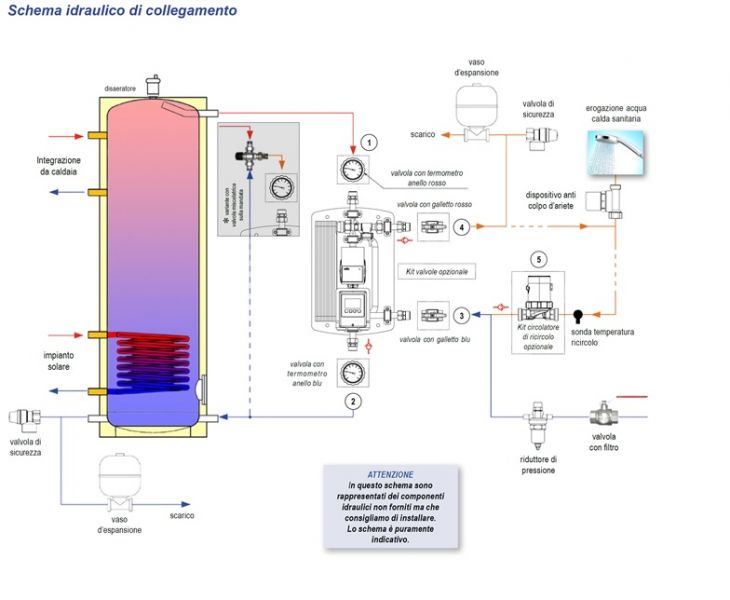

Schema di collegamento

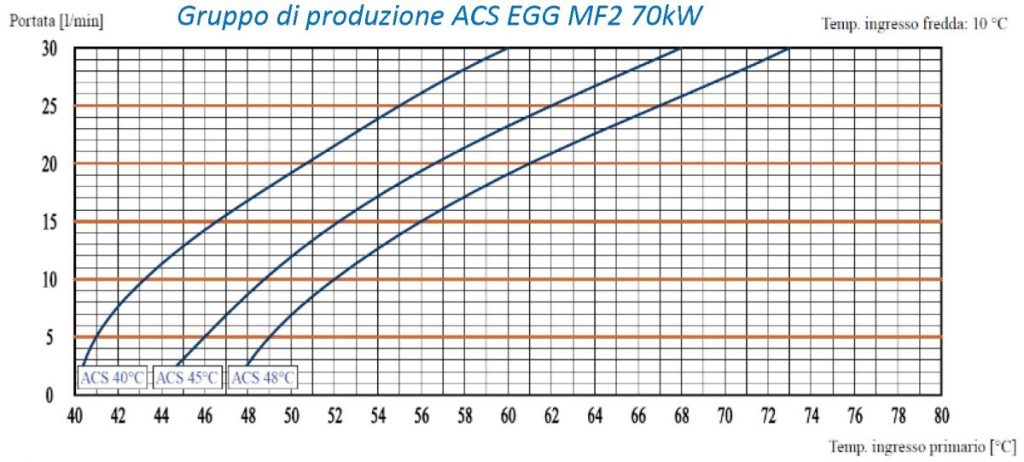

Diagrammi delle prestazioni idrauliche
I seguenti diagrammi mettono in relazione portata in utenza e temperatura di mandata dal puffer, a seconda della temperatura richiesta per l’acqua calda sanitaria. Questo permette di individuare la temperatura di mandata minima necessaria affinchè venga erogata acqua calda sanitaria ad una temperatura e ad una portata desiderate. Viceversa è anche possibile determinare quale sarà la massima portata fruibile alla temperatura scelta per l’acqua calda sanitaria, a fronte di una temperatura di mandata disponibile
