Campo di applicazione:

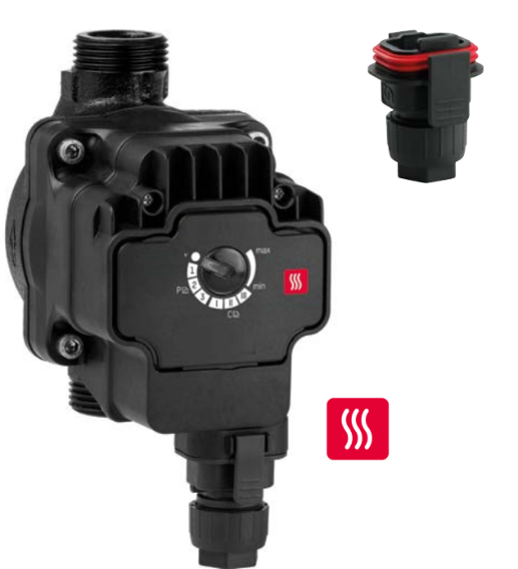

Tutti i modelli EGG Flow3 sono pompe di circolazione ECM ad alta efficienza. Sono azionati da esclusivi motori sincroni high-tech a magnete permanente e sono conformi alle ultime direttive ErP dell’UE in materia di efficienza energetica. Ogni circolatore incorpora l’elettronica dell’inverter con gli esclusivi motori bifase per offrire design solidi, con meno componenti e perdite di potenza inferiori. Questi vantaggi tecnologici si traducono in circolatori ECM che non necessitano di manutenzione, in grado di adattarsi elettronicamente alle singole esigenze di installazione assicurando al tempo stesso prestazioni potenti, alta efficienza e un’elevata affidabilità a fronte di un minimo ingombro di installazione.
Posizione di montaggio:
La pompa può essere installata sia in orizzontale che in verticale. Una freccia indica la direzione del flusso.
Funzionamento:
Il design dei circolatori è senza premistoppa. Le parti rotanti del motore funzionano all’interno del liquido termovettore pompato. In questo modo si lubrificano il motore e le parti rotanti e si evita di dover applicare delle guarnizioni interne. Ogni circolatore è dotato dell’esclusiva funzione “sblocco automatico” che protegge attivamente da inceppamenti del rotore.
Vantaggi:
- Facilità di installazione e preciso controllo dell’emissione grazie alla scelta delle modalità operative, delle opzioni di prestazione e connettività
- Flessibilità della messa in funzione con schemi di controllo interno (Δp-v, Δp-c) ed esterno (bus PWM/LIN – solo per versione PWM/LIN non per versione standard)
- Elevata affidabilità e robustezza, con eccellente protezione anti-inceppamento contro gli avviamenti a secco e la sporcizia
- Straordinaria compattezza per entrare anche negli spazi più ristretti
- Maggiore velocità nel raggiungere la temperatura di comfort e risparmio energetico con la funzione brevettata Adapt™
- Speciale funzione di riduzione del rumore e risparmio energetico per il riscaldamento di superficie (es. a pavimento)
- Compatibilità con refrigeranti infiammabili (ad es. R290, R32)
Caratteristiche tecniche pompa:
- Temperatura ambiente: da 0 °C a +55 °C
- Range di temperatura consentito: da +2 °C a +95 °C
- Pressione d’esercizio: max. 6 bar
- Pressione minima sulla bocca di aspirazione: 0,05 bar a 75 °C, 0,25 bar a 85 °C, 0,55 bar a 95°C
- Umidità relativa dell’aria max: 95%
- Livello di pressione sonora: < 33 dB (A)
- Direttiva bassa tensione (2014/35/ UE): Standard utilizzati: EN 62233, EN 60335-1 ed EN 60335-2-51
- Direttiva EMC (2014/30/UE); Standard utilizzati: EN 61000-3-2, EN 61000-3-3, EN 55014-1 ed EN 55014-2
- Direttiva Ecodesign (2009/125/CE); Standard utilizzati: EN 16297-1 ed EN 16297-2
- Certificazioni ed etichette: VDE, CE, GS, UKCA
- EN 60335-2-40:2014-01 clausola 22.116 e clausola 22.117 (tutti i refrigeranti di cui all’allegato BB, compreso l’R290)
Materiale:
- Corpo della pompa: Ghisa (rivestita in CDP (EN-GJL-200)) / Plastica composita PA66 GF30
- Ventola: plastica composita PP GF30
- Albero del rotore: ceramica
- Cuscinetto del rotore: grafite
- Alloggiamento del rotore: plastica composita PA6T/6I GF40
- Motore: plastica composita PA66/6 GF30, acciaio, rame, alluminio
Motore ed elettronica:
- Tensione di alimentazione: 1 x 230 V – 240 V (+10 % / -15 %)
- Potenza nominale (P1):
- 6,0 m: min. 3 W – max. 44 W
- 8,5 m: min. 3 W – max. 63 W
- Corrente nominale (l1):
- 6,0 m: min. 0,05 A – max. 0,45 A
- 8,5 m: min. 0,05 A – max. 0,6 A
- Classe di isolamento: H
- Classificazione di protezione: IP44
- Categoria di sicurezza: II
- Corrente di avviamento (afflusso): < 9 A come da norme EN 61000-3-3 allegato B o VDMA2425 (< 3 A su richiesta)
Liquidi termovettori:
- Acqua di riscaldamento (VDI 2035; SWKI BT 102-01; ÖNORM H 5195–1)
- Acqua e additivi di proprietà utilizzati contro la corrosione e il congelamento fino al 40%
Nota: Per prevenire la condensa nel motore e sull’elettronica di controllo, la temperatura del fluido termovettore pompato deve essere sempre superiore alla temperatura ambiente
Due versioni disponibili:
- Standard: Uso universale – applicazioni standard.
- ADAPT: con l’intelligenza brevettata Adapt™ per sistemi di radiatori per raggiungere temperature ambiente confortevoli più velocemente con un minore consumo energetico complessivo

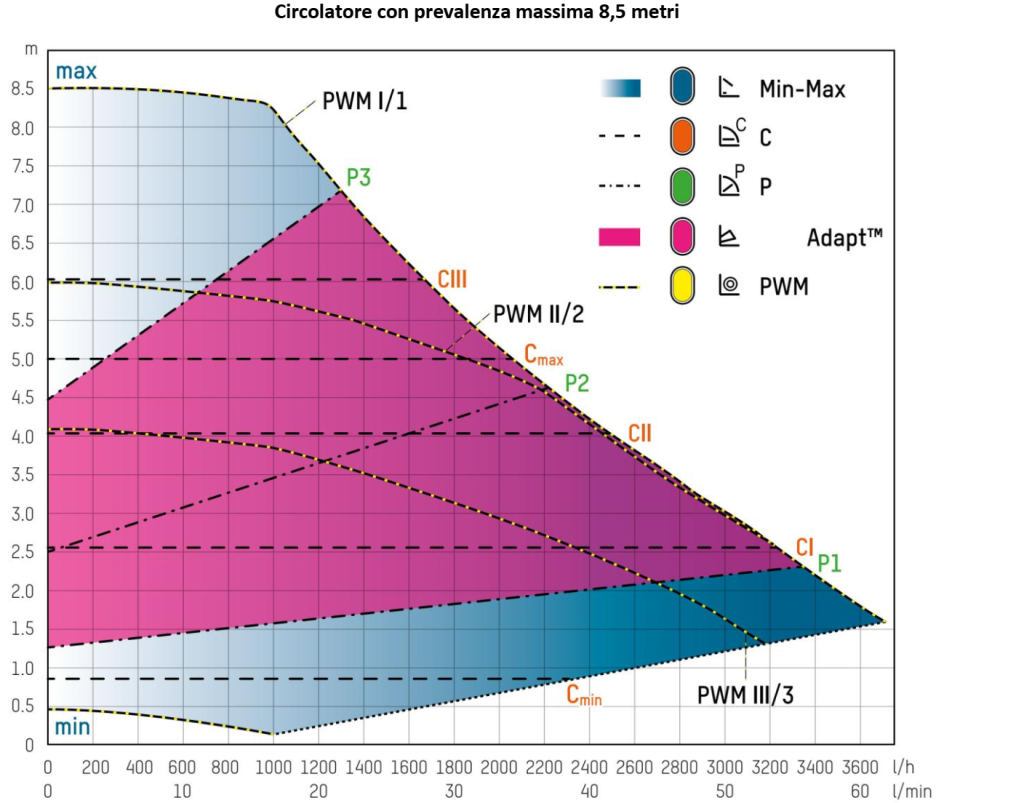

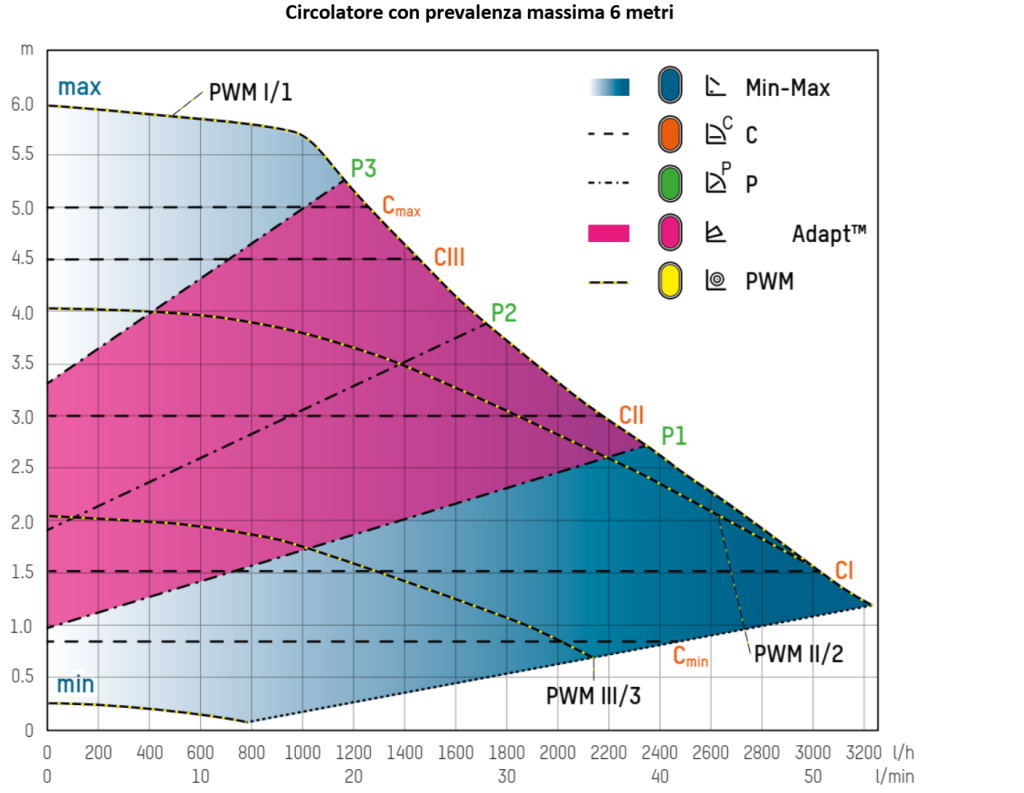

Curve di prestazione e regolazione:
