EGG MF2-PDC-(R) - Gruppo per la produzione istantanea di ACS per serbatoi riscaldati da pompe di calore

EGG MF2-PDC-(R)

Applicazioni: su accumulatori inerziali (puffer) connessi a circuiti termici tradizionali, pompe di calore, solare termico e a biomassa.

Garantisce la produzione di acqua calda sanitaria istantanea, evitando fenomeni di inquinamento batterico, tipo legionellosi ecc.
dovute alla stagnazione dell’acqua riscaldata. Il generoso dimensionamento dello scambiatore consente di produrre ACS a 45°C con una temperatura di soli 50°C nel puffer ed un ritorno di circa 25°C, mantenendo quindi un’ottima stratificazione nello stesso. Le dimensioni compatte consentono una facile installazione su serbatoi di piccole dimensioni o a muro anche in configurazione cascata.

Il dispositivo, tramite un’elettronica dedicata, modula la velocità del circolatore primario ad alta efficienza, da un minimo del 10% fino al 100%, in modo da garantire in ogni istante una temperatura precisa di utilizzo (es. 45°C). La variazione di portata richiesta viene letta
istantaneamente da un sensore digitale che fornisce all’elettronica le informazioni di portata e temperatura, modulando
conseguentemente la velocità del circolatore.

Un modello disponibile, completamente premontato e precablato con portata fino a 40 l/min, per impianti di uso domestico o piccole
comunità.

Caratteristiche

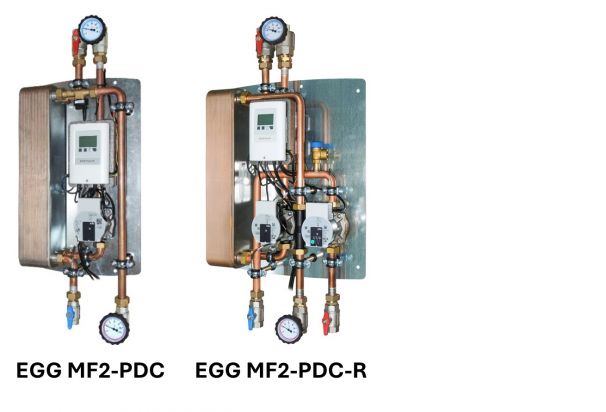

Modelli disponibili, completamente premontati e pre-cablati:

  • EGG MF2-PDC: Potenza 125 kW, con portata fino a 40 l/min senza ricircolo. Regolazione con centralina elettronica
  • EGG MF2-PDC-R: Potenza 125 kW, con portata fino a 40 l/min con pompa di ricircolo integrata. Regolazione con centralina elettronica

Caratteristiche costruttive:

  • Circolatori ad alta efficienza
  • Pressione massima ammissibile (senza colpi d’ariete): 10 bar
  • Temperatura d’esercizio: 2 ÷ 95°C
  • Perdita di carico nel circuito secondario alla portata di 40 l/min: 5 mH2O
  • Perdita di carico nel circuito di ricircolo (alla portata di 5 l/min): 0,3 mH2O
  • Dimensione delle connessioni: DN25 (Cu 28x1,5); ricircolo DN20 (Cu 22x1)
  • Potenza massima di 125 kW e portata fino a 40 l/min
  • Temperatura nominale di mandata del puffer: 60°C
  • Temperatura nominale di ingresso dalla rete idrica: 10°C
  • Temperatura di produzione ACS nominale 45°C, regolabile da 30°C a 70°C
  • Temperatura linea di ricircolo regolabile da 10°C a 40°C
  • Scambiatore a piastre saldobrasato in acciaio AISI 316 di grande superficie: garantisce un importante scambio termico che consente il ritorno dell’acqua al puffer con una temperatura fino a circa 25°C
  • Pompa di ricircolo ad alta efficienza Wilo Para Z (solo modello EGG MF2-PDC-R)

Diagrammi delle prestazioni idrauliche

I seguenti diagrammi mettono in relazione portata in utenza e temperatura di mandata dal puffer, a seconda della temperatura richiesta per l’acqua calda sanitaria. Questo permette di individuare la temperatura di mandata minima necessaria affinchè venga erogata acqua calda sanitaria ad una temperatura e ad una portata desiderate. Viceversa è anche possibile determinare quale sarà la massima portata fruibile alla temperatura scelta per l’acqua calda sanitaria, a fronte di una temperatura di mandata disponibile
