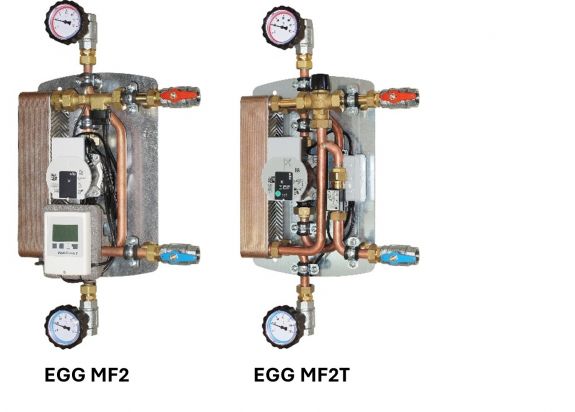

EGG MF2/T - Gruppo per la produzione istantanea di ACS per portate fino a 30 l/min

Caratteristiche

EGG MF2 - Versione con regolazione elettronica: il dispositivo, tramite un’elettronica dedicata, modula la velocità del circolatore primario ad alta efficienza, da un minimo del 10% fino al 100%, in modo da garantire in ogni istante una temperatura precisa di utilizzo (es. 45°C). La variazione di portata richiesta viene letta istantaneamente da un sensore digitale che fornisce all’elettronica le informazioni di portata e temperatura, modulando conseguentemente la velocità del circolatore. Regolazione della temperatura di uscita dell'acqua calda sanitaria da 30 a 70°C.

EGG MF2T - Versione con regolazione termostatica: il dispositivo regola la temperatura di uscita tramite un miscelatore termostatico regolabile da 35 a 60°C. L’attivazione del circolatore è regolata da un apposito flussostato.

Modelli disponibili, completamente premontati e pre-cablati:

• EGG MF2: Potenza 70 kW, con portata fino a 30 l/min senza ricircolo. Regolazione con centralina elettronica
• EGG MF2-R: Potenza 70 kW, con portata fino a 30 l/min con gestione ricircolo. Regolazione con centralina elettronica
• EGG MF2T: Potenza 70 kW, con portata fino a 30 l/min. Regolazione termostatica

Tutti i circolatori sono ad alta efficienza

Caratteristiche costruttive:

• Circolatore Alta Efficienza;
• Temperatura acqua calda prodotta: 45°C con temperatura di rete di 10°C.
• Scambiatore a piastre saldobrasato in acciaio AISI 316 di grande superficie: garantisce un importante scambio termico che consente il ritorno dell’acqua al puffer con una temperatura fino a 25°C.
• Lo scambiatore può essere rimosso con facilità per eventuale manutenzione e/o pulizia;

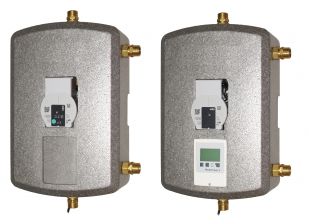

• Completamente isolato termicamente con guscio in PPE (277 x 417 x 137 mm);
• Una speciale piastra metallica posteriore consente una facile installazione sia a parete che al puffer;
• Il gruppo viene fornito con estremità “a bocchettone” da 3/4” maschio;
• Solo per il modello EGG MF2-R: box esterno precablato con connessioni elettriche per il comando della pompa di ricircolo e relativa sonda di temperatura a contatto.

Caratteristiche tecniche:

• Pressione massima ammissibile (senza colpi d’ariete): 6 bar
• Temperatura d’esercizio: 2 ÷ 95°C
• Perdita di carico nel circuito secondario alla portata di 30 l/min (modello 70 kW): 6,5 mH₂O
• Dimensione delle connessioni: minimo DN20 (Cu 22x1) in prossimità del serbatoio.
• Temperatura nominale di mandata del puffer: 60°C
• Temperatura nominale di ingresso dalla rete idrica: 10°C

Diagrammi delle prestazioni idrauliche

I seguenti diagrammi mettono in relazione portata in utenza e temperatura di mandata dal puffer, a seconda della temperatura richiesta per l’acqua calda sanitaria. Questo permette di individuare la temperatura di mandata minima necessaria affinchè venga erogata acqua calda sanitaria ad una temperatura e ad una portata desiderate. Viceversa è anche possibile determinare quale sarà la massima portata fruibile alla temperatura scelta per l’acqua calda sanitaria, a fronte di una temperatura di mandata disponibile
