Stazione solare monovia composta da:
- Gruppo di sicurezza 6 bar con manometro.
- Gruppo con manometro e uscita per vaso di espansione
- Valvola a sfera con termometro
- Circolatore solare ad alta efficienza Grundfos UPM3 SOLAR 15-75
- Misuratore regolatore di portata con valvole di carico e scarico impianto. Range di misura 2-14 l/min
- Coibentazione stazione solare
- Staffa di supporto
Dati tecnici:
- Dimensioni: 440 x 220 x 150
- Range di temperatura funzionamento circolatore: +2 / 110°C (picco breve fino a 130°C)
- Massima pressione: 6 bar
- Range di misura flusso: 2-14 l/min
- Range di misura manometro: 0-10 bar
- Range di misura termometro: 0-100°X
- Connessioni: ¾” M

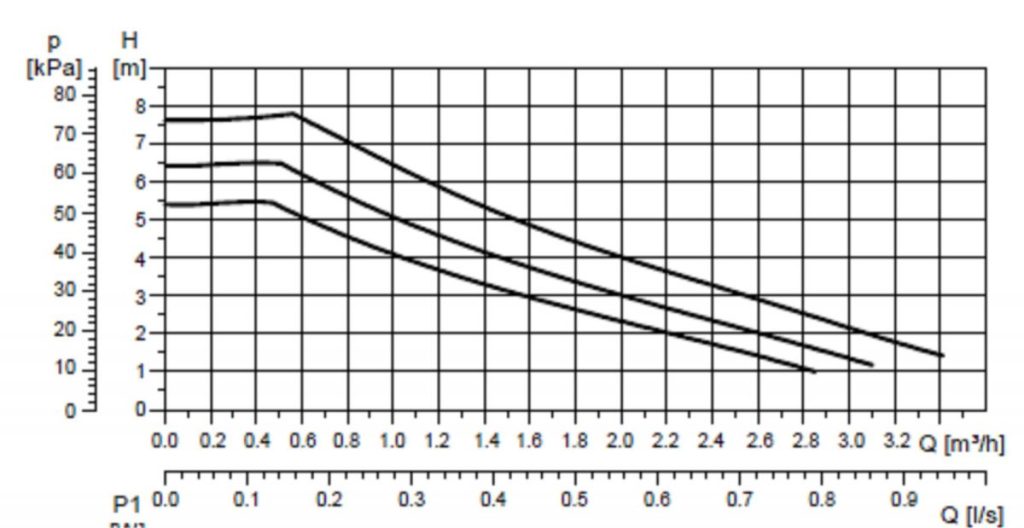

- Circolatore: Grundfos Solar UPM3 15-75. Interasse 130 mm
- Alimentazione: 230 V, 50 Hz
- Materiale stazione solare: ottone
- Box isolante: EPP
- Fluido termovettore ammesso: Miscela di acqua e glicole antigelo propilenico non tossico con inibitori
Funzionamento sia in modalità PWM che standard.
Si consiglia di abbinare alla stazione solare il degasatore manuale KS3/4:

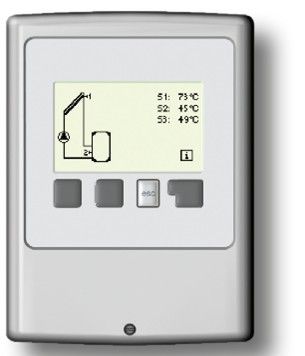

Centralina di controllo EGG STDC:
Centralina di controllo differenziale di temperatura per sistemi solari. N°8 schemi idraulici selezionabili.
Connessioni:
- 3 ingressi per sonde di temperatura Pt1000;
- 1 relé meccanico on/off;
- 1 uscita PWM/0-10V per circolatori alta efficienza;
Fornita in imballo singolo comprendente:
- 2 sonde di temperatura Pt1000 in silicone (TT/S2);
- 1 cavo di comando circolatore con connettore Molex;
- cavo di alimentazione con spina Schuko
Assorbimento elettrico: 1,5 W – 2 W
Alimentazione: 230 V, 50 Hz
