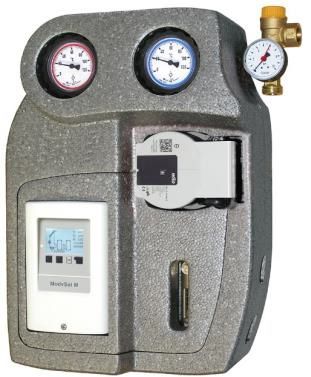

Stazione solare due-vie composta da:
RITORNO:
- Misuratore regolatore di portata con valvole di carico e scarico impianto.
- Circolatore sincrono ad alta efficienza
- Valvola a sfera flangiata a 3 vie provvista di maniglia porta termometro (termometro con anello blu; 0°C-120°C). Tappo laterale per ulteriori connessioni
ANDATA:
- Valvola a sfera a compressione provvista di maniglia porta termometro (termometro conanello rosso; 0°C-120°C)
- Tubo di raccordo e connessione.
Centralina solare MTDC pre-cablata comprensiva di 3 sonde in silicone. Cavo di alimentazione centralina con spina Shuko. Cavo di alimentazione Molex e cavo di comando PWM al circolatore.
Interasse 125 mm. Box di isolamento in EPP (Dimensioni: 308x434x169 mm).
Una speciale piastra posteriore metallica fissa il gruppo all’isolamento e consente una facile installazione sia alla parete che al bollitore. PN 10 bar. Temperatura continua 120°C; (breve periodo: 160°C per 20 s). Connessioni esterne disponibili: 22 mm a compressione, 3/4” Maschio e 1” Maschio.

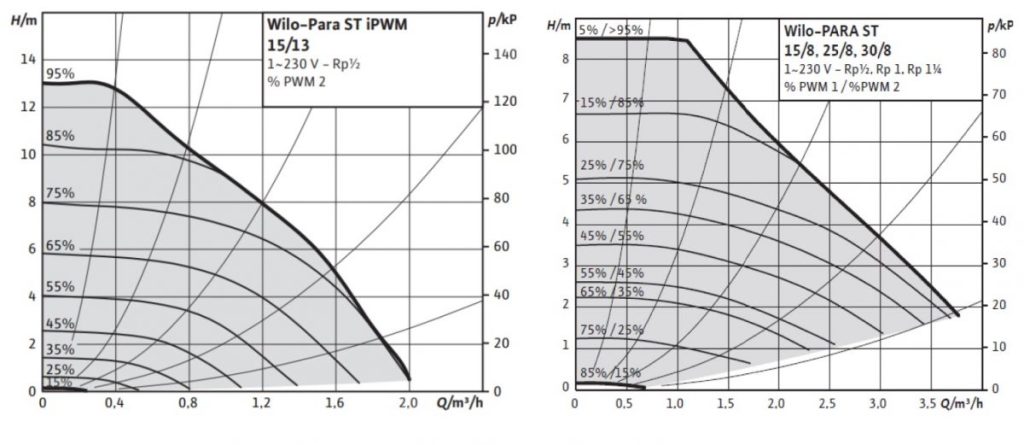

Caratteristiche circolatori:
Wilo Para ST 15-130/13 iPWM: Comando PWM – Potenza assorbita 2-75 W – PN10 – Temperatura max. 110°C – Alimentazione 230 VAC, 50/60 Hz – Imax 0,66 A – EEI ≤ 0,21 – Interasse 130 mm (fornito con
raccordi incollati per una lunghezza totale di 180 mm) – Connessioni 1”
Wilo Para ST ST25/8 iPWM: Comando PWM – Potenza assorbita 2-75 W – PN10 – Temperatura max. 110°C – Alimentazione 230 VAC, 50/60 Hz – Imax 0,66 A – EEI ≤ 0,21 – Interasse 180 mm – Connessioni 1”1/2
